Есть некоторые несуразности в схеме, очевидные и не очень. Например, расположение воздушного фильтра. Придется в документации выделить отдельный параграф - конструктивные недостатки системы.

​

         Но пока займемся программой.

​

                                                                                Основные черты алгоритма:



Система может работать в одном из двух режимов - "Зима" или "Лето", при этом находится в одной из трех стадий - "Стоп", "Запуск", "Работа".

Есть один дополнительный параметр - "Элетродогрев разрешен/запрещен".



Описание стадий работы



Стадия "Стоп" включается в результате одного из событий:

• отключение приточной установки (переключатель "Приточная установка откл/вкл");

• остановка вентилятора притока;

• остановка вентилятора вытяжки;

• сигнал термостата водяного калорифера о снижении температуры ниже 8⁰С

• в режиме "Зима" - снижение температуры обратной воды ниже 25⁰С

Последнее два события сопровождаются индикатором "Переохлаждение".

Отмена стадии "Стоп" для первых четырех событий производится повторным включением приточной установки. При этом если термостат водяного калорифера не покажет температуру выше 10⁰С, повторно включится стадия "Стоп".

Стадия "Стоп" для последнего события отменяется автоматически при повышении до 40⁰С температуры обратной воды.



После отмены стадии "Стоп" включается стадия "Запуск". В первую очередь включается открытие заслонок притока и вытяжки. По истечении 30 сек включается вентилятор вытяжки. По истечении еще 10 сек включается вентилятор притока. По истечении еще 10 сек стадия "Запуск" прекращается, включается стадия "Работа".



В режиме "Зима" с помощью PI-регулятора контролируется трехходовой клапан водяного отопления. На стадии "Работа" целевое условие - температура приточного воздуха 27⁰С. На стадиях "Стоп" и "Запуск" целевое условие - температура обратной воды 40⁰С.



Если в режиме "Зима" включен "Электродогрев разрешен", то возможны два способа электродогрева.

Электродогрев обратной воды: злектрокалорифер включается на полную мощность при температуре обратной воды 30⁰С и отключается при температуре 32⁰С.

Электродогрев воздуха: электрокалорифер включается при условии, что водяной калорифер работает на полную мощность непрерывно в течение 10 минут. Мощность электрокалорифера регулируется PI-регулятором с целевой температурой приточного воздуха 28⁰С. При этом мощность водяного калорифера фиксируется на максимальной. Отключается электродогрев воздуха при наступлении одного из условий:

• электрокалорифер работает на нулевой мощности непрерывно в течение 1 часа;

• стадия "Стоп";

• стадия "Запуск"

• режим "Электродогрев запрещен"

• режим "Лето"

Электродогрев воздуха можно включить вручную, кнопкой "Включить электродогрев".

Электродогрев воздуха имеет более высокий приоритет, чем электродогрев обратной воды. Это значит, что если работает электродогрев воды и наступили условия для электродогрева воздуха, то включается режим электродогрева воздуха, температура обратной воды при этом не контролируется. Обратно, если включен электродогрев воздуха и наступили условия для электродогрева воды, то сохраняется режим электродогрева воздуха.



В режиме "Лето" при условии "Электродогрев разрешен" контролируется электрокалорифер с помощю PI-регулятора. Целевое условие - температура приточного воздуха 20⁰С.



Во всех режимах работа электрокалорифера контролируется термостатами 60⁰С и 120⁰С.

На данный момент термостат 60⁰С отключен из-за неисправности.

При остановке или сбое программы управления трехходовой клапан переводится в закрытое положение.

Циркуляционный насос водяного отопления работает только в режиме "Зима" и включен на всех стадиях.

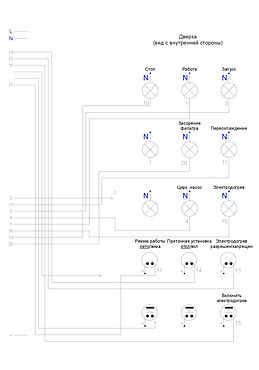

Изменениям в программе соответствуют изменения в электросхеме. и схеме вентиляции.



Работа трехходового клапана приточной воды



Клапан находится в полностью открытом положении, если программа не работает.



В режиме "Лето" клапан находится в закрытом положении на всех стадиях.



В режиме "Зима":

• в стадии "Стоп" клапан регулирует подачу воды с целевой установкой "температура обратной воды - 40⁰С";

• в стадии "Запуск" клапан переводится в полностью открытое положение;

• в стадии "Работа" клапан регулирует подачу воды с целевой установкой "температура приточного воздуха - 27⁰С";

• если в стадии "Работа" включается электродогрев, то на время электродогрева клапан переводится в полностью открытое положение.



Работа электрокалорифера



Электрокалорифер работает только если включен режим "Электродогрев разрешен".



В режиме "Лето" электрокалорифер включается на 1 мин при запуске приточной установки. Включается индикатор "Электродогрев". При этом включение стадии "Запуск" задерживается на 20 сек. Отключение приточной установки в течение первой минуты отключает электрокалорифер.

В дальнейшем в режиме "Лето" электрокалорифер поддерживает температуру приточного воздуха на уровне 20⁰С. Управление калорифером производит контроллер ТС-2х28-3 по принципу ШИМ. Индикатор "Электродогрев" работу электрокалорифера в данном режиме не отображает.



В режиме "Зима" электрокалорифер включается только в стадии "Работа" для повышения температуры обратной воды либо для повышения температуры приточного воздуха в том случае, если мощность водяного отопления оказалась недостаточной.

​

В виде программы это выглядит так:
